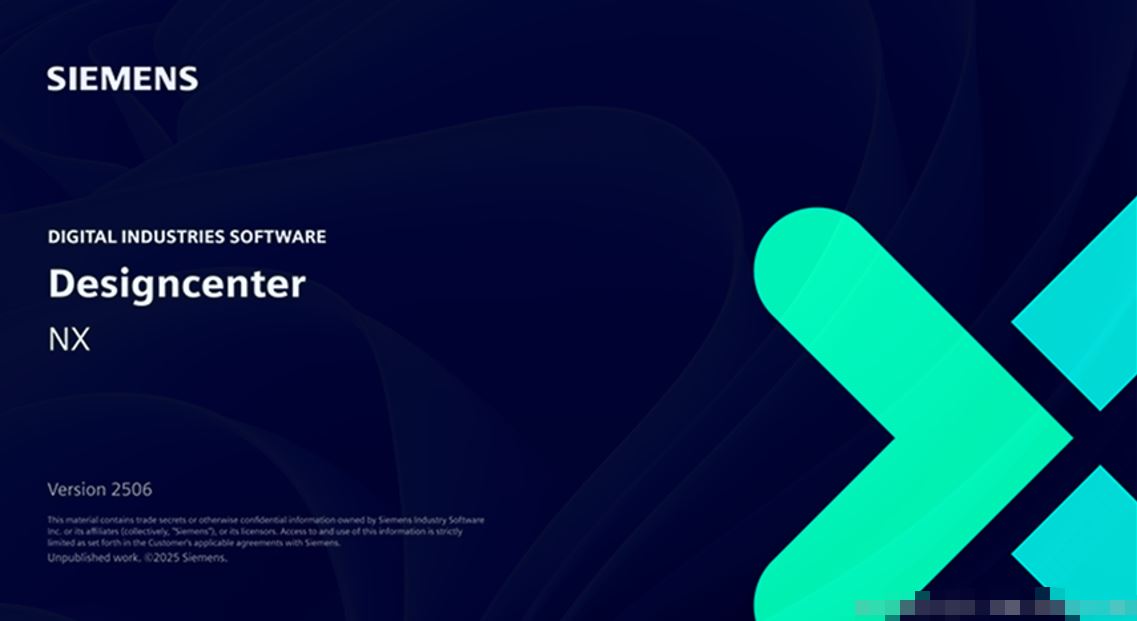

Siemens NX 2506 Build 7002 (NX 2506 Series) Win64 中文完整免费版(附安装教程)

Siemens NX 2506 Build 7002 中文完整免费版是一款强大的综合性 CAD/CAM/CAE 一体化软件。它有高效建模、专业仿真等亮点。我很喜欢它的智能装配功能，在项目里能快速完成零部件的精准装配和位置调整。以前手动装配，不仅费时间还容易出错，现在用这个功能，提高了装配的精准度和效率，大大缩短了项目周期。下面附上安装教程，助你轻松使用。

在CAM（计算机辅助制造）方面，2D Wall Milling功能得到了增强，提升了铣削操作的效率和精度。刀路显示功能的改进包括自定义IPW颜色透明度、显示不同速度的颜色、查看速度的最大最小值、显示从起点到当前运动的刀路，以及显示当前运动之后的下n个运动和当前运动前后的n个运动。这些功能帮助用户更清晰地了解加工过程。

此外，新增了速度显示、去除材料体积和材料去除率的显示功能，用户可以通过表达式处理加工参数，优化加工过程。三轴去毛刺功能支持使用燕尾刀，适用于复杂零件的去毛刺操作。2D中间刀路现在支持多个面，面铣功能引入了新的螺旋刀路，提供了更高效的铣削方式。

CAD设计功能的改进包括草图自动识别、智能装配和图形优化工具，提高了设计过程的速度和灵活性。用户界面的更新使其更加简洁直观，便于用户导航和使用。智能建模功能如自动连接、自动裁剪和自动修剪，显著提高了复杂几何体的创建效率。自动化任务功能允许用户使用编程语言定义自动化任务，减少手动操作，提高设计和制造的效率。

数据管理和协作功能的增强包括云存储、在线协作和版本控制，提升了团队协作效率和数据安全性。实时模拟功能使用户能够在设计过程中实时查看物体的动态效果，帮助更好地理解和优化设计。

PS：需要注意的是在 NX-2506 系列中保存的文件无法在 NX-2506 系列和更低版本的 NX 中打开，欢迎需要NX软件的朋友选择下载使用。

NX12之后的 NX 版本名称表

NX-1847 系列：1847-1851-1855-1859-1863-1867.xxxx

NX-1872 系列：1872-1876-1880-1884-1888-1893.xxxx

NX-1899 系列：1899-1903-1907-1911-1915-1919.xxxx

NX-1926 系列：1926-1930-1934-1938-1942-1946.x​​xxx

NX-1953 系列：1953-1957-1961-1965-1969-1973.xxxx

NX-1980 系列：1980-1984-1988-1992-1996-2000.xxxx

NX-2007 系列：2007-2011-2015-2019-2023-2027.xxxx

NX-2206 系列：2206.xxxx

NX-2212 系列：2212.xxxx

NX-2306 系列：2306.xxxx

NX-2312 系列: 2312.xxxx

NX-2406 Series: 2406.xxxx

NX-2412 Series: 2412.xxxx

NX-2506 Series: 2506.xxxx

NX2506主要在CAM（计算机辅助制造）方面新增了诸多功能，具体如下：

1. 2D Wall Milling：新增2D壁铣削功能，可用于特定类型的壁面加工，提高加工效率和精度。

2. CAM Application One Click Installation：支持CAM应用一键安装，简化了软件安装流程，节省安装时间。

3. CAM programming with actual Machine Axis value support：CAM编程支持实际机床轴值，使编程与实际机床运行更加贴合，减少编程误差。

4. CCTM - General ISO Turning Tool：增加了通用ISO车削刀具相关功能，方便车削加工编程与刀具管理。

5. CMM - MBD Rule Editor：坐标测量机（CMM）相关功能增强，新增MBD规则编辑器，可更方便地设置测量规则。

6. Expressions in Operations and Methods：操作和方法中支持表达式，可通过表达式更灵活地控制加工参数。

7. Face Mill Midpass - Support multiple faces：面铣中间走刀支持多个面加工，提高了面铣加工的效率和适用性。

8. Face Milling Zig, Zig Zag - Contain path to specified machining surface：单向、往复面铣削可控制路径至指定加工表面，能更好地满足特定加工需求。

9. Facing Spiral：新增螺旋面铣削功能，可用于一些特殊面的加工，获得更好的表面光洁度。

10. Flat Diameter for Tangent Barrel Mill tool：为相切桶形铣刀增加了平底直径相关设置，便于刀具参数定义与加工编程。

11. Graphical interaction with tool and devices：支持与刀具和设备进行图形交互，可更直观地设置和查看相关参数。

12. IPW - Color and Translucency Settings：切削仿真IPW（基于工序的工件）新增颜色和透明度设置功能，方便观察材料切削情况。

13. Machine Powered Programming - Basic Tool Holder Support：机床动力编程支持基本刀柄，使编程时能更好地考虑刀柄因素，避免干涉等问题。

14. MPP - Check Tool Path for Machine Collisions：机床动力编程可检查刀具路径是否存在机床碰撞，提高加工安全性。

15. NX CAM App Hub：新增NX CAM应用程序中心，方便用户获取和管理相关应用程序。

16. OMP - Machine Cycle Manager：提供机床循环管理器，可更好地管理机床循环相关设置。

17. Support Dovetail Tool - 3x Deburring：支持燕尾刀具，可进行三倍去毛刺加工，拓展了刀具应用范围。

18. Tool Path Display Options：刀具路径显示选项增多，用户可根据需求更灵活地设置刀具路径显示方式。

19. Toolpath Graphing：新增刀具路径绘图功能，可对刀具路径进行绘图展示，方便分析和记录。

系统要求：

Win10 64 位

最低 Java RE 8 u45 64 位

支持 SSSE3 的处理器

AMD:

Bobcat

Bulldozer

Piledriver

Intel:

Xeon 5100 Series

Xeon 5300 Series

Xeon 1700 Series

Core 2 Duo

Core 2 Extreme

Core 2 Quad

Core i7

Core i5

Core i3

Pentium Dual Core

Celeron 4xx Sequence Conroe-L

Celeron Dual Core E1200

Celeron M 500 series

Atom

不支持不带 SSSE3 的处理器！

NX2506图文安装教程：

一、硬件与系统要求

CPU处理器：最低Intel酷睿™12代起、建议英特尔酷睿™ Ultra系列处理器。

RAM内存：最低 DDR5 4800MHz 及更高。

SSD硬盘：PCIe 4.0 或PCIe 5.0 固态硬盘。

Graphics显卡：NVIDIA较新专业显卡、或AMD较新专业显卡。

OS操作系统：推荐使用Windows 11 24H2操作系统。

备注：不推荐NVIDIA任何系列游戏显卡，及PCIe主板硬件低于5.0版本，用于NX。

二、安装NX

备注：不改变任何目录，安装全部默认到C:\Program Files\Siemens\NX2506目录下。

以下关于授权部分，请参考NX 2312版本

1、关于许可证的安装信息如下，如果你电脑中存在UG的其它版本，请把接口删除。

2、保留NX2506专用的接口；

3、NX2506的安装提示信息，使用语言为简体中文；

4、下图提示的是NX2506其安装路径，使用许可证等信息；

5、在执行完步骤13后，直接点下一步，经过近20分钟的安装过程，NX2506安装完成后会有如下提示；

三、首次安装后打开NX，需要进行角色与4K高清分辨设置

备注：正常先选择角色为“高级”，功能区显示较多命令。但要想完整显示所有命令，需要再进行手动调用。

四、NX及 NX 2D Edit界面配置、功能配置，默认存放目录

NX配置缓存位于 C:\users\<name>\AppData\Local\Siemens.\NX2506目录下，

NX 2D Edit配置缓存位于 C:\users\<name>\AppData\Local\Siemens.\ NX 2D Edit2506目录下，

1.UserPreferences.txt 用户参数，可以控制主模型出工程图资源板的打开默认目录，及草绘进入草图前，显示“基准面名称”及“草图”文字标记，及浏览文件历史记录。(重要)

2.DialogMemory.dlx 命令展开与折叠对话框 (重要)

3.user.mtx 定制上下左右边框条、定制sketch SceneBar、定制隐藏选项卡界面与打开对对话框记录。(重要)

4.UserProfile.dat

5.NX_user.dpv”用户默认设置”修改配置及定制工程图配置 (重要)

6.NX_user .xsl 定制工程图配置

7.nx_GB国标制图_Drafting_Standard_ User.dpv 为定制工程图内标准设置。(重要)

备注：以上配置，删除部分文件后，会使NX软件启动与关闭会变快，但很不建议删除。尤其是DialogMemory.dlx 命令展开与折叠对话框，设置占用了大量的时间，所以慎重删除。配置多占用缓存大之后，“不会再因为缓存继续增大，使软件启动与关闭、及命令计算响应继续变得更慢”，不管你的缓存有多大，最大的启动时间在45秒以内（备注：这是使用主板PCIe 5.0的时间）。

五、安装Java，设置批量转换DXF、DWG、STEP、IGES 数据

设置Windows系统变量

变量名：UGII_JAVA_HOME

变量值：C:\ProgramFiles\Java\jdk-17

备注：不改变任何目录，安装Java只为批量转模型数据，是可选项。

软件功能

一、二维和三维CAD建模

凭借业界最强大和多功能的CAD建模工具，NX使您可以自由使用任何适合您设计挑战的建模方法，并将创新产品更快地推向市场。

1、装配设计

使用最强大的CAD装配设计工具，创建和管理任何大小或复杂的装配模型。NX支持自上而下和自下而上的技术，可帮助您管理和导航装配模型，并使您的团队保持井井有条和正确的轨道：

每天处理世界上最复杂的装配设计

为参数化装配提供控制结构和约束，简化设计更改并加速配置，选项和变体的建模

允许您根据产品的真实环境进行设计

支持完整的数字样机，以验证您的设计，识别问题并解决问题

2、特征建模

NX提供无与伦比的功能，多功能性和灵活性，使公司能够更快，更低成本地设计下一代产品。

NX将全面的高性能参数线框，曲面，实体和刻面建模与同步技术在单一建模解决方案中直接建模的强大功能相结合。

将特征建模技术与同步技术的强大功能相结合，可以为您提供创建所需设计的最快方法。

3、自由形式设计

NX自由形式建模软件为您提供了快速探索替代设计概念的强大功能和创造性。

多功能集成工具集结合了2D，3D，曲面，曲面，实体，刻面和同步建模，可快速轻松地创建，评估和编辑形状。

借助先进的自由形状建模，形状分析渲染和可视化工具，NX可提供专用工业设计系统的所有功能，并提供与NX设计，仿真和制造的完全集成，以加速开发。

4、钣金设计

使用熟悉的术语和工作流程，NX可帮助您根据材料属性和制造工艺的行业知识有效地创建钣金零件。

NX钣金设计工具包含材料和弯曲信息，使模型能够表示成型部件和扁平坯料形状。您可以快速将实体模型转换为钣金零件，并创建包含其他零部件的钣金零件。NX Advanced Sheet Metal提供的功能可以对具有更复杂形状的钣金零件进行建模。

5、基于模板的设计

重用设计信息和流程知识有助于降低成本，增加创新并提高产品设计效率。

加速设计，标准化产品设计流程，最大限度地节省NX重复使用的时间和成本。您可以从现有设计中快速创建模板，并轻松地将其重新用于新设计。使用简单的拖放工具，您可以快速轻松地创建自定义界面，以控制模板的设计输入和工程操作。

使用NX产品模板，您可以进行自动化，而不仅仅是设计建模。要自动化和标准化工程流程，您可以将产品和制造信息，图纸，运动分析，结构模拟和验证检查合并到模板中。

二、添加剂制造设计

增材制造正在改变产品设计方式及其制造方式，通过实现以前不可能或过于昂贵的优化设计。 使用最新的增材制造方法设计，优化和制造金属和塑料部件。

1、设计规则

NX为您提供所需的工具，确保您可以使用增材制造方法正确制造设计。通过识别诸如悬垂，需要支持的区域，装配问题等问题，NX可以帮助您提供可以在第一时间生产的产品，同时节省资金和使用的材料。

2、格子结构

NX可帮助您提供轻质部件，而不会影响结构完整性。集成的网格工具可以轻松地将网格结构嵌入实体部分内，或者简单地将它们作为整体设计的一部分。格子是表示为构面的复杂几何，然后可以使用Convergent Modeling™技术直接修改和更改。

3、制造准备

要将增材制造转变为工业生产过程，必须在设计，生产和自动化之间进行数字化整合，并包括控制和监控机器性能。为实现这一目标，我们的解决方案包括NX，新推出的NX CAE，一套强大的仿真软件和测试解决方案，以及西门子制造业务管理（MOM）制造自动化产品组合的元素。我们的集成解决方案还将在所有阶段使用智能产品模型，而无需在应用程序或流程之间进行数据转换。

三、建模技术平台

通过交替使用最高效的建模方法加速创新 - 从显式实体和曲面建模到参数和直接建模，以及基于方面的建模。

1、收敛建模

NX中的融合建模技术使任何人都能够在不需要数据转换的情况下执行基于分面的建模。通过在单一集成环境中结合小平面，曲面和实体建模，NX无需逆向工程。只需直接建模拓扑优化结果。与传统建模技术相比，融合建模速度提高了10倍。

2、方程驱动建模

使用数学方程式可以最容易地定义某些功能表面和实体。功能示例包括光学表面，凸轮轮廓，翼型几何以及您可以定义数学的任何其他几何。可以使用NX Maple中的强大3D绘图工具定义方程驱动的几何，然后使用Convergent Modeling将其关联合并到NX设计中以进一步细化。NX Maple可以轻松处理代数数学，微分和积分微分，微分方程，线性代数等等。您将最终控制由NX Maple创建的方程驱动几何的平滑度或分辨率。NX Maple工作表定义的知识产权可以在Teamcenter中轻松保持管理。

3、方程驱动建模

同步技术

使用NX进行建模非常快速和直观 - 您可以自由地修改3D几何体，而无需了解如何使用简单的推拉方法构建模型。为了获得更大的多功能性，您可以与所有其他CAD建模工具交替使用同步建模 - 在NX模型或任何其他来源的几何体上。

4、拓扑优化和生成设计

通过从一开始就考虑性能要求来创建和优化新一代产品。压缩计划通常迫使工程师选择第一个可行的设计选项。通过模仿大自然的进化方法，生成设计使您能够在减少所需迭代次数的同时更快地识别出最佳设计。

自动计算迭代直到实现优化几何。由此产生的有机形状重量轻，满足所有性能要求。NX还使用HEEDS®多学科设计探索软件来自动化设计探索过程。

NX 2506新功能

一、设计中心（Designcenter）引入

‌环境阴影增强‌：优化了设计中的阴影效果，提供更真实的视觉体验。

‌NX中的Copilot‌：引入了智能辅助工具Copilot，帮助用户更高效地完成设计任务。

‌裁剪平面增强‌：提升了裁剪平面的功能和易用性。

‌传统材料升级为SVM‌：将旧版材料系统升级为更先进的SVM（可能指某种材料管理系统）。

‌发现中心个性化推荐‌：根据用户习惯提供个性化的设计资源推荐。

二、草图与曲线创建增强

‌草图增强‌：改进了草图绘制过程中的交互和视觉反馈。

‌曲线创建增强‌：增加了新的曲线创建工具和优化了现有工具。

三、建模增强

‌布尔运算增强‌：提升了布尔运算的稳定性和效率。

‌偏移曲面增强‌：优化了偏移曲面的生成算法。

‌通过曲线网格增强‌：改进了通过曲线生成网格的功能。

‌晶格设计师增强‌：为晶格结构设计师提供了更多工具和选项。

‌设计空间探索器中的采样方法‌：允许用户通过采样方法生成设计。

四、工程图纸与PMI（产品制造信息）增强

‌孔和螺纹标注增强‌：改进了孔和螺纹的标注方式。

‌特征控制框增强‌：优化了特征控制框的显示和编辑功能。

‌表面光洁度符号增强‌：提供了更多表面光洁度符号选项。

‌基准目标增强‌：增强了基准目标的标注和识别功能。

‌PMI堆叠中的自动修剪尺寸线‌：自动修剪PMI堆叠中的尺寸线，使图纸更整洁。

‌PMI导出增强‌：改进了PMI信息导出到JT MBD等格式的功能。

五、技术数据包（TDP）与MBD（基于模型的定义）增强

‌TDP中防止组件发布在BOM表中‌：防止不必要的组件被发布在BOM表中。

‌MBD逻辑规则增强‌：优化了MBD逻辑规则的应用和检查。

‌NX检查器数据重用增强‌：提升了NX检查器中的数据重用功能。

六、制造（CAM）增强

‌5轴机床中的旋转解决方案选项‌：为5轴机床提供了旋转解决方案选项。

‌机器编程中的碰撞检查‌：在机器编程过程中增加了碰撞检查功能。

‌刀具路径可视化增强‌：提供了更多刀具路径可视化选项。

‌云连接中的刀具管理‌：允许在云环境中管理刀具。

‌多轴增材制造增强‌：改进了多轴增材制造的工艺控制和效率。

‌CMM检验增强‌：为CMM（坐标测量机）检验提供了更多功能和工具。

七、其他增强

‌沉浸式探索者和设计者增强‌：优化了沉浸式体验和协作功能。

‌逻辑编辑器任务环境增强‌：改进了逻辑编辑器的界面和功能。

‌数据翻译增强‌：提升了数据翻译的准确性和效率。

‌Teamcenter集成增强‌：为Teamcenter集成提供了更多选项和优化。
