SolidWorksGB焊件型材库 V1.17 最新免费版

SolidWorksGB焊件型材库 V1.17 最新免费版，为使用 SolidWorks 进行焊件设计的用户带来极大便利，它提供丰富的国标焊件型材资源，能显著提升设计效率。我特别喜欢它的快速调用功能，以往在设计焊件时，查找合适的型材要花费大量时间，有了这个功能，只需在库中简单搜索，就能迅速找到所需型材并应用到设计里，大大节省了设计时间。

SolidWorks 2020 x64 中文免激活绿色精简版2.7GB(附使用方法+正式版)

【生成自定义轮廓】 　

　欲生成焊件轮廓： 　

　打开一个新零件。 　

　绘制一轮廓。记住当您使用轮廓生成一焊件结构构件时：

草图的原点成为默认穿透点。 　

您可选择草图中的任何顶点或草图点为交替穿透点。

关闭草图。 　

　在 FeatureManager 设计树中，选择草图1。

单击文件 > 另存为。

可选： 3DEXPERIENCE 用户：如果显示另存为新项对话框，请单击保存到此 PC。

在对话框中：

在保存在中，浏览到 install_dir\data\weldment profiles，然后选择或创建相应的 和 子文件夹。参阅焊件 - 自定义轮廓的文件位置。 　

　在保存类型中选择库特征零件(*.sldlfp)。 　

　为文件名键入名称。

单击保存。 　

　您给予库特征零件的名称在您生成焊件结构构件时在结构构件 PropertyManager 中的大小清单中出现。例如，如果您命名轮廓为 1x1x.125.sldlfp，那么 1x1x.125 将出现在大小中。如果您命名零件为 big.sldlfp，那么 big 将出现在大小中。 　

　内容 　

　焊件 - 自定义轮廓的文件位置 　

　焊件轮廓的默认位置为 install_dir\data\weldment profiles。 　

　将自定义轮廓保存在现有文件夹结构中 　

　您可将您的自定义轮廓存档于 SOLIDWORKS 所提供的文件夹结构中，或者您可生成一单独文件夹结构。 　

　将自定义轮廓保存在单独文件夹结构中

如果您想将您的轮廓保存在一单独位置，您可生成一单独文件夹结构，然后将之指定为焊件轮廓文件位置。

【使用说明】

1、打开solidworks的任意版本即可，我这里是solidworks2016，焊件模块，大家会看到，里面默认的只有ansi（英寸）和iso，对于用国标的我们不是很方便。

2、将下载好的“型材GB”文件夹放置在某个盘里，例如我的是放在C盘：C:Program FilesSOLIDWORKS2016 ，其它盘也都是可以的。

3、在solidworks里工具栏里 ：工具—选项，会弹出如图窗口，系统选项—文件位置—显示下列的文件夹里找到“焊件轮廓”—添加“型材GB”—点击确认，保存。

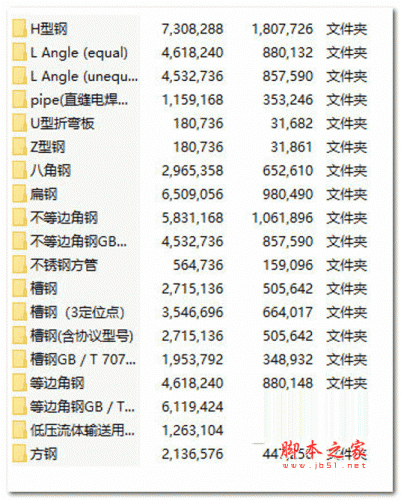

这样就可以使用这些型材焊件轮廓进行设计出图啦，如下图所示：
